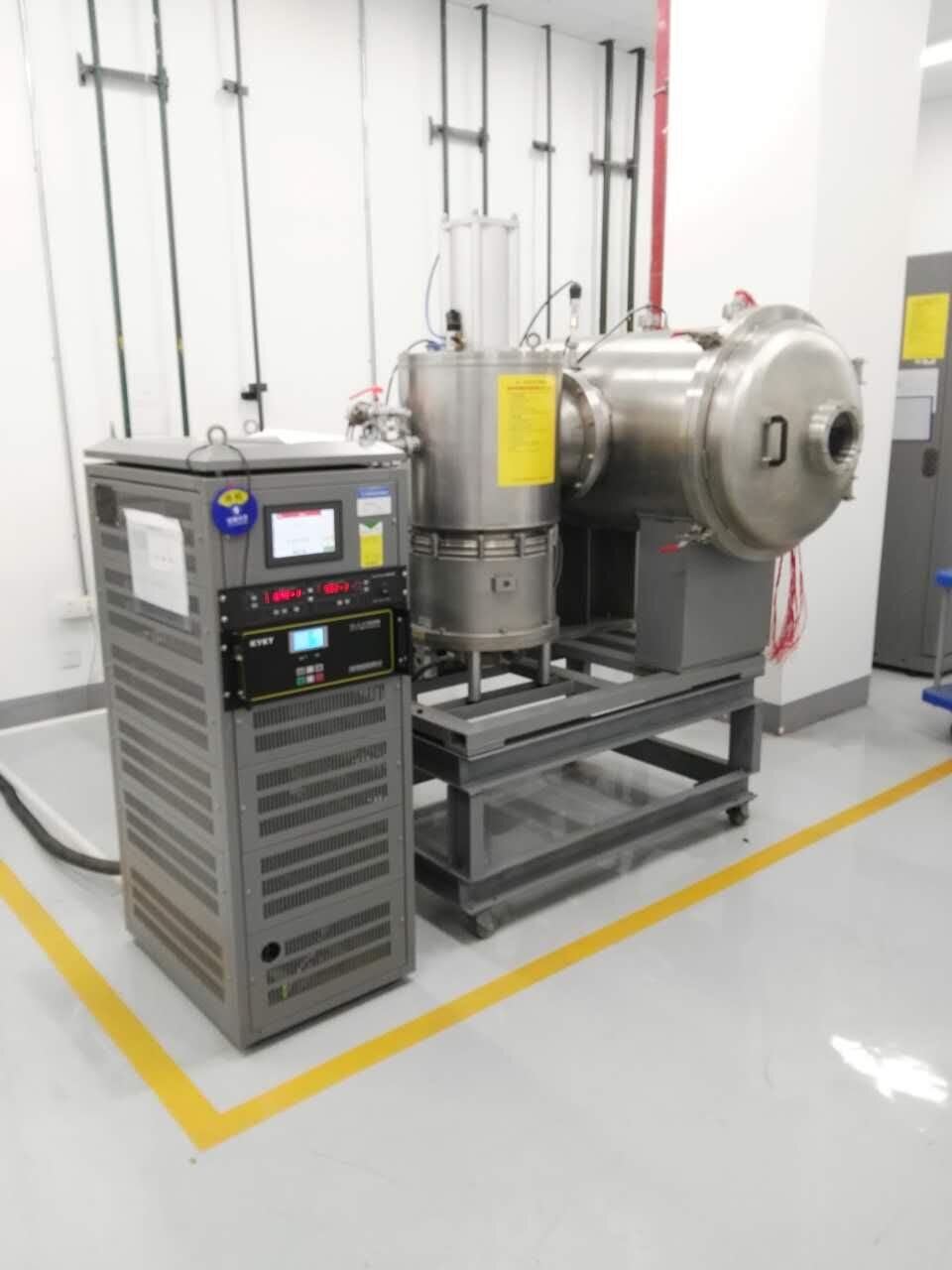

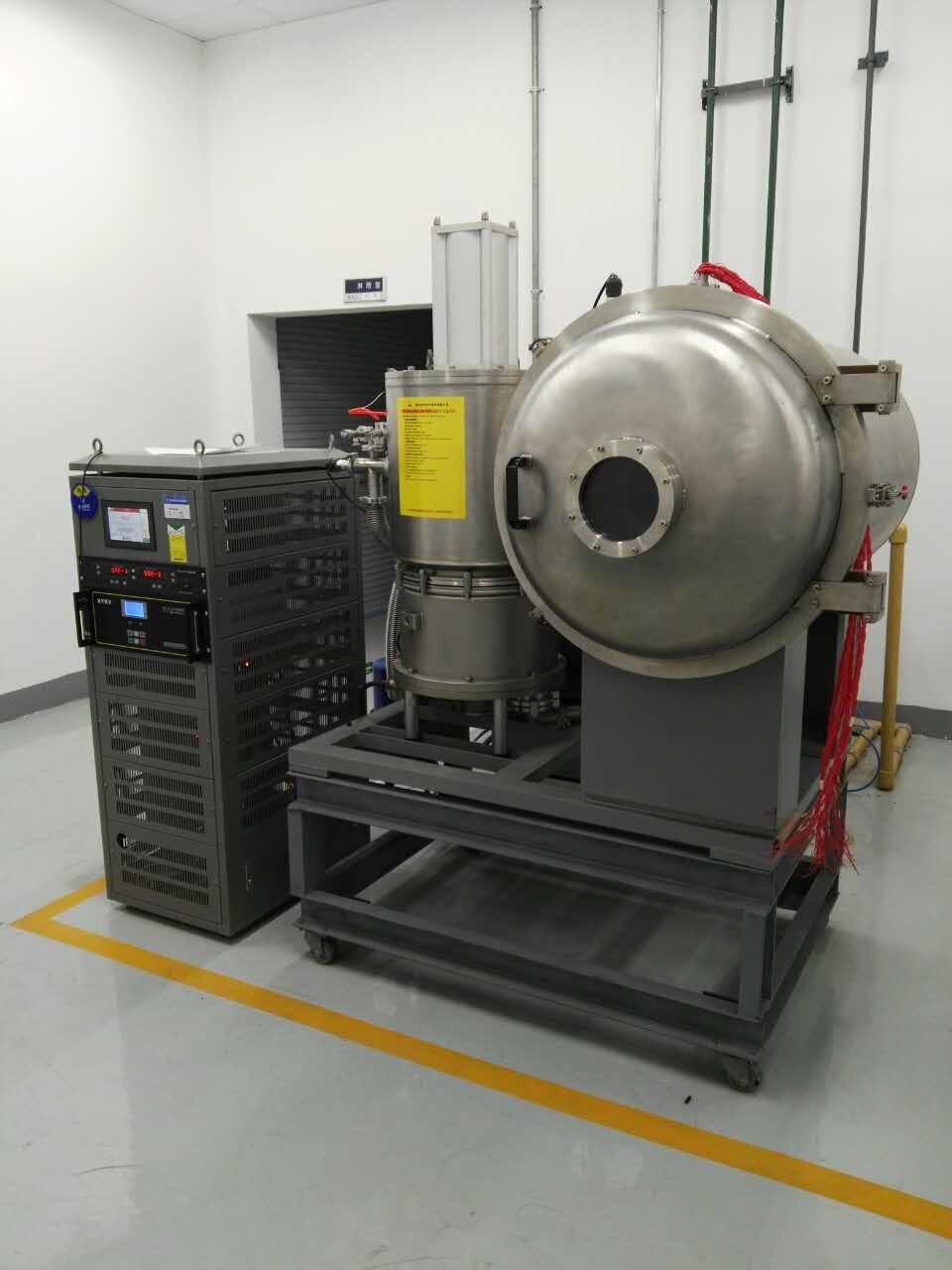

高低温真空罐

高低温真空罐主要用对空间飞行器的组件、单机等产品，在热真空环境模拟设备内进行热真空（高温和低温）环境联合作用下 作性能检验和可靠性试验。

型号			非标定制
性     能	温度范围		-150℃~+150℃
	真空范围		-3-9-6pa
	温度精度		±1℃
	漏率		≤1×10-6PaL/S
	空载下真空度		优于1*10-5pa
	脉冲压力波形		梯形波（≤0.5HZ ）、三角波和正弦波(可以达到2HZ，大于1HZ时温度需≤150℃)
	温度波动度		±0.5℃
	温度偏差		±2.0℃
材     料	真空容器		真空容器为卧式圆筒结构，一端为开启大门，一端为蝶形封头，真空容器和封头采用0Cr18Ni9(304)不锈钢制作底座采用碳钢制作焊接采用内环缝氩弧焊。主罐体内做高低温真空环境模拟.
	内部材质		SUS#304耐高低温不锈钢板。（内胆处理：抛光拉丝）
	单 侧 开 门		门为弧形，装有把手及锁紧装置。门中心开观察窗∮150mm
			内部热沉筒尺寸可定制，安装位置与真空门同心。下部用支撑架支撑。热沉筒外部缠绕水冷带，兼起热沉筒加强作用。
			热沉筒内部水平高度距底部168mm处装有不锈钢支撑板（建议采用金属网），导轨上方放置带把手的支撑板，下部版面焊接加强筋若干。设计承重100kg。
温度控制系统	制冷机		a原装进口 Italy（意大利）富士豪高效率低噪声省电型半封闭冷冻压缩机b冷冻系统采用二元复叠制冷设计，用于不同温域采用不同压缩机做功，以增加设备的使用寿命及节能效果
	制冷剂		全系统使用R404a，R23环保冷媒
	管道		1全系统管路均作通氮加压 24H 检漏测试，杜绝了系统制冷剂泄漏的可能性2内螺旋式 K-TYPE 冷媒铜管3原装进口电磁阀，干燥过滤器，日本川村毛细管等冷冻组件4波浪状鳍片型强迫送风冷凝器
控制器	控制器		1控制器采用西门子PLC触摸式真彩液晶微电脑控制器美观、漂亮2温度检测点：16路，可指定其中的任意一路或多路为控制点3控制模式:PID（比例-积分-微分）自动演算，PID控制简单易懂，使用中不需精确的系统模型等先决条件4温度传感器：PT10016支
真 空 系 统		1机械泵与罗茨泵组合：真空油机械泵，低压则采用罗茨泵2采用（北仪优成）机械泵（TRP-48油泵），预留低温泵接口（1300升/秒分子泵）插板阀CCQ-200，3插板阀及分子泵安装在真空室侧壁，分子泵水平安装。左侧安装2台分子泵；右侧安装1台分子泵，预留一台低温泵接口（低温泵接口需提供）。每台分子泵配备一台机械泵，均能形成一套独立的真空系统，方便整体控制4真空度：优于3×10-2 Pa（空载）真空计两个高真空一个低真空（确认对方放气量）接口金属密封。漏率小于3..0*10-2pal/s，真空功率优于3.0×10-2 Pa（带负载，负载通常为PCB电路板、同轴电缆相关实验设备），抽气时间小于3小时，5军用高精度电子压力变送6采用高精度控制及显示于一体的真空度控制系统



另可依客户要求尺寸制作，满足客户的要求。
